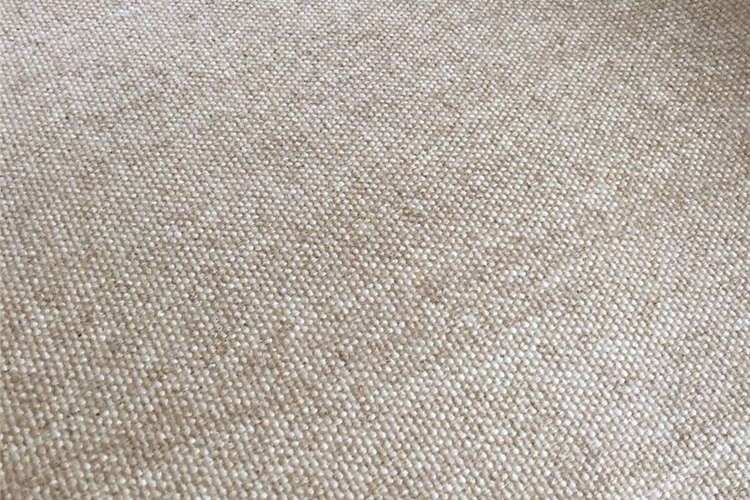

涂覆蛭石玻璃纖維制品主要由無(wú)堿玻璃纖維及蛭石組成，其中玻璃纖維為基材，蛭石為涂層材料。生產(chǎn)工藝先將蛭石懸浮液均勻涂覆于玻璃纖維制品上，然后再經(jīng)后道工序烘干，蛭石沉降在玻璃纖維制品上，從而制得不同厚度、不同規(guī)格的涂覆蛭石玻璃纖維制品。
一、涂覆蛭石玻璃纖維布的基材
在各種不同的玻璃纖維中，通常采用無(wú)堿玻璃纖維布作為涂覆蛭石玻璃纖維制品的基材。與有堿玻璃纖維相比，無(wú)堿玻璃纖維具有較高的耐溫性能，此外無(wú)堿玻璃纖維還具有較好的耐水性能，這在涂覆烘干生產(chǎn)過(guò)程中能減小來(lái)自水溶性蛭石懸浮液的腐蝕，降低強(qiáng)度損失。與高強(qiáng)度玻璃纖維、玄武巖纖維相比，無(wú)堿玻璃纖維來(lái)源廣泛,生產(chǎn)工藝十分成熟，價(jià)格便宜。所以一般選用無(wú)堿玻璃纖維制品作為涂覆蛭石玻璃纖維制品的基材。在不同的玻璃纖維制品中，通常選用有紡織物作為這種涂層制品的基材。與非織造織物相比，有紡織物的織物結(jié)構(gòu)整齊嚴(yán)密，整體強(qiáng)度大，有利于涂層材料均勻涂覆，提高涂覆質(zhì)量。涂覆蛭石玻璃纖維制品一般多選用平紋膨體紗織物，織物制品可以是布、帶、繩、管等多種形式。
二、涂層材料
蛭石作為一種片狀硅酸鹽礦物，能耐1250℃高溫，導(dǎo)熱系數(shù)低，具有優(yōu)良的耐熱絕熱性能。蛭石可由多種自然作用如黑云母的熱蝕變、熱液風(fēng)化等生成，這種不同的自然條件作用導(dǎo)致蛭石的化學(xué)成份不同，所以至今為止，雖然有關(guān)蛭石的化學(xué)成份和結(jié)構(gòu)的研究有不少，但還不能精確地表述它的化學(xué)式和成分組成，總體上可由下式表示：（H2O)-(Mg, Ca, K)-(Al, Fe, Mg)-(Si, Al, Fe)10O10(OH)2o 一般來(lái)說(shuō)，蛭石的化學(xué)組成為：SiO2:37%?42%、Al2O3: 9%~17%、Fe2O3: 5%~ 18%、MgO: 11%~23%、H2O: 5%-11%, Ca、Na、K含量不定。
蛭石布生產(chǎn)工藝是通過(guò)特殊的制作工藝將蛭石制成膠體懸浮液，然后涂覆于玻璃纖維制品上，干燥后的蛭石大大提高玻璃纖維制品的耐熱絕熱性能。
涂覆蛭石玻璃纖維制品的化學(xué)組成:
|
玻璃纖維基體材料
|
蛭石涂層材料
|
|
SiO2
|
52%?56%
|
SiO2
|
38% ~ 46%
|
|
CaO
|
16%-25%
|
MgO
|
16%-24%
|
|
AI2O3
|
10% ~ 12%
|
Al2O3
|
11%-16%
|
|
B2O3
|
8% ~ 12%
|
Fe2O3
|
8%-13%
|
|
MgO
|
0%?6%
|
K2O
|
4% ~ 6%
|
|
Na2O
|
0%~1%
|
CaO
|
1%~3%
|
|
K2O
|
0%~1%
|
TiO2
|
1% ~ 3%
|
|
|
|
Na2O
|
0.05%~0.2%
|
|
|
|
Cr2O3
|
0.1%-0.3%
|
|
|
|
其他
|
0.5%
|
三、涂覆蛭石酎熱玻璃纖維制品性能
3.1玻璃纖維的耐熱性能
眾所周知，玻璃纖維具有較高的軟化溫度，達(dá)550~750℃，因此短期耐熱溫度較高。當(dāng)處理溫度高200℃以上時(shí)，纖維的強(qiáng)度開始顯著下降。玻璃纖維制品布、紗在熱處理時(shí)強(qiáng)度損失比單根纖維大，但變化規(guī)律相似。 這表明玻璃纖維制品具有較高的短期使用溫度，但長(zhǎng)期使用溫度相對(duì)較低。
一般認(rèn)為玻璃纖維的長(zhǎng)期使用溫度不大于400℃ 盡管玻璃纖維制品具有較高的耐熱溫度，但是當(dāng)明火噴燒（溫度為750-1300℃)其表面時(shí)，受熱部位迅速熔化燒穿。此外玻璃纖維制品的阻火性能較差，火焰通常較容易穿透織物。所以一般玻璃纖維 織物若不進(jìn)行表層涂覆處理，就不適合于400℃以上的場(chǎng)合長(zhǎng)期使用，也不適合于用作隔火阻燃材料。
3.2涂覆蛭石玻璃纖維制品的耐熱性能
涂覆蛭石玻璃纖維制品其表面被覆有一層蛭石膜，這層膜就象鎧甲一樣保護(hù)玻璃纖維。當(dāng)明火噴燒（溫度為750℃~1300℃)在涂覆蛭石玻璃纖維制品上時(shí)，火焰被蛭石膜阻擋，同時(shí)蛭石膜吸收火焰輻射出來(lái)的熱,使玻璃纖維免受火焰直接加熱作用，從而延長(zhǎng)玻璃纖維涂層制品的耐熱時(shí)間，提高耐溫性能。此時(shí)，在玻璃纖維受熱點(diǎn)的背側(cè)，由于火焰不能直接穿透涂覆布，熱輻射又被蛭石膜和玻 璃纖維有效吸收，使得背側(cè)點(diǎn)溫度較受,熱點(diǎn)溫度大幅度降低。這樣，涂覆蛭石玻璃纖維制品表現(xiàn)出優(yōu)越的隔熱阻燃性能。相反沒(méi)有涂覆蛭石的無(wú)堿玻璃纖維布，當(dāng)火焰噴燒到布面時(shí)，火焰直接穿透玻璃布，致使玻璃纖維完全暴露于高溫的火焰下，受熱部位迅速燒穿。涂覆蛭石膜越厚，阻擋火焰效果越好，隔熱阻燃性能隨之提高。
通常，涂覆蛭石玻璃纖維制品與未涂覆的制品相比，耐熱性能提高50%，具有熱傳導(dǎo)率低、不燃燒、強(qiáng)度重量比高、受熱后收縮和膨脹率小、化學(xué)穩(wěn)定性好、高溫下具有較好的柔軟性等特點(diǎn)，尤其適合于隔離火焰的高溫場(chǎng)合示使用。
四、涂覆蛭石酎熱玻璃纖維制品應(yīng)用
涂覆蛭石的玻璃纖維制品由于具有較好的耐高溫性能、優(yōu)良的隔熱阻燃性能，因此被用作高硅氧纖維制品、石英纖維制品、陶瓷纖維制品的經(jīng)濟(jì)代用材料。涂覆蛭石玻璃纖維制品具有多種形式，如蛭石布、帶、繩、盤根、毯、簾、管等，此外還可與金屬絲混編成混織制品。如今這些制品已廣泛用于焊接防護(hù)、窯爐擋火簾、隔熱屏、膨脹節(jié)、管道包扎、機(jī)器保護(hù)、熱端補(bǔ)償、熱端密封、排氣支管包扎等耐火絕熱、防火防護(hù)領(lǐng)域。如廣泛用于焊接防護(hù)、熔爐窗簾、管道包扎絕緣、膨脹節(jié)、火焰隔離等領(lǐng)域。
